小型エンジンのローラー チェーン張力の測定は、エンジンの性能と寿命に大きな影響を与える可能性がある重要なメンテナンス作業です。ローラーチェーンテンション製品のサプライヤーとして、私はこの手順の重要性を理解しており、共有できる広範な知識を持っています。このブログでは、小型エンジンのローラー チェーンの張力を正確に測定するプロセスを段階的に説明します。
ローラーチェーンの張力測定がなぜ重要ですか?
ローラー チェーンの適切な張力は、いくつかの理由から不可欠です。まず、チェーンが緩すぎると過度の振動が発生し、チェーン、スプロケット、その他のエンジン部品の早期摩耗につながる可能性があります。また、チェーンが緩んでいるとスプロケットの歯飛びが起こりやすくなり、動力損失やエンジン動作の不安定が発生します。
一方、チェーンがきつすぎると、エンジンのベアリングとシャフトにさらなるストレスがかかる可能性があります。この応力の増加により、ベアリングの故障やシャフトの破損が発生する可能性があり、またチェーンがより急速に伸びる可能性もあります。したがって、適切な張力を維持することが、スムーズで効率的なエンジン性能を確保する鍵となります。
必要なツール
ローラー チェーンの張力の測定を開始する前に、いくつかのツールが必要です。
- チェーンテンションゲージ：ローラーチェーンの張力を正確に測定するための専用工具です。さまざまなサイズがありますので、お使いのチェーンに適合するものをお選びください。当社のウェブサイトで高品質のチェーンテンションゲージを見つけることができます。ローラーチェーンの張力。
- レンチ: エンジンのチェーン調整ボルトを緩めたり締めたりするには、適切なレンチが必要です。
- きれいな布：測定前にチェーンとスプロケットを洗浄します。これは、正確な測定値を確保するのに役立ちます。
- 安全手袋と安全メガネ: 作業中に手と目を保護します。
ローラーチェーン張力測定のステップバイステップガイド
ステップ 1: エンジンを準備する
まず、火傷の危険を避けるために、エンジンが停止し、完全に冷えていることを確認してください。エンジンカバーやローラーチェーンへのアクセスを妨げているガードを取り外します。きれいな布を使用してチェーンとスプロケットを拭き、汚れ、破片、油を取り除きます。これにより、張力の測定が容易になるだけでなく、汚染物質が測定に影響を与えるのを防ぐことができます。
ステップ 2: チェーン調整ポイントを見つける
ほとんどの小型エンジンには、チェーンの張力を変更できる調整ボルトまたは機構が備わっています。これらは通常、スプロケットの近くまたはチェーン ハウジング上にあります。見つけるのが難しい場合は、エンジンのマニュアルを参照してください。
ステップ3：初張力を測定する
- チェーンテンションゲージをチェーンの 2 つのスプロケット間の中間点に置きます。ゲージがチェーンと適切に位置合わせされていることを確認してください。通常、ゲージには張力レベルを示すマークまたは目盛が付いています。
- ゲージに少量の圧力を加えて測定します。ゲージの読み取り値は、特定のエンジンとチェーンに対してメーカーが推奨する張力範囲内である必要があります。測定値が低すぎる場合は、チェーンが緩すぎることを意味します。高すぎるとチェーンがきつすぎます。
ステップ 4: チェーンの張力を調整する
- チェーンが緩すぎる場合は、レンチを使用して調整ボルトを少し緩めてください。次に、チェーンをゆっくりと引っ張って張力を高めます。正しい張力になるまでゲージで再度張力を確認してください。適切な張力になったら、調整ボルトをしっかりと締めてください。
- チェーンがきつすぎる場合は、調整ボルトを緩めてチェーンを少し緩めてください。張力を再測定し、必要に応じてさらに調整します。
ステップ 5: 張力を再確認します。
調整を行った後、チェーンに沿った少なくとも 2 つの異なる場所でチェーンの張力を再確認し、張力が均一であることを確認します。張力が不均一になると、チェーンやスプロケットに不均一な摩耗が発生する可能性があります。
ステップ 6: エンジンを再組み立てする
チェーンの張力が正しく均一になったら、エンジン カバーまたはガードを交換します。すべての部品がしっかりと固定されていることを確認してください。
避けるべきよくある間違い
- 締めすぎまたは締めすぎ: 前述したように、不適切な張力はエンジンに重大な損傷を引き起こす可能性があります。常にメーカーが推奨する張力仕様に従ってください。
- チェーンを掃除していない: チェーン上の汚れや破片は、張力測定の精度に影響を与える可能性があります。測定前に必ずチェーンを清掃してください。
- 間違ったツールの使用: 不適切な工具を使用すると、測定が不正確になり、チェーンやエンジンが損傷する可能性があります。常に適切なチェーン張力ゲージと適切なレンチを使用してください。
追加のヒント
- 定期検査: 特にエンジンを頻繁に使用する場合や過酷な条件で使用する場合は、ローラー チェーンの張力を定期的にチェックする習慣をつけましょう。
- 潤滑: チェーンを適切に潤滑すると、摩耗が軽減され、適切な張力が維持されます。メーカーが推奨する高品質のチェーン潤滑剤を使用してください。
- 摩耗した部品を交換する: チェーンやスプロケットの過度の摩耗に気付いた場合は、できるだけ早く交換することが重要です。部品が摩耗すると、チェーンの張力がより急速に変化する可能性があります。
エンジンメンテナンス用の関連製品
ローラー チェーン テンション製品に加えて、当社はエンジン メンテナンスおよび関連産業用途向けのその他の高品質機器も幅広く提供しています。これらには次のものが含まれます。
- ベルト包装機: さまざまな産業プロセスに最適なこの機械は、効率的なベルト巻き付け作業を支援します。

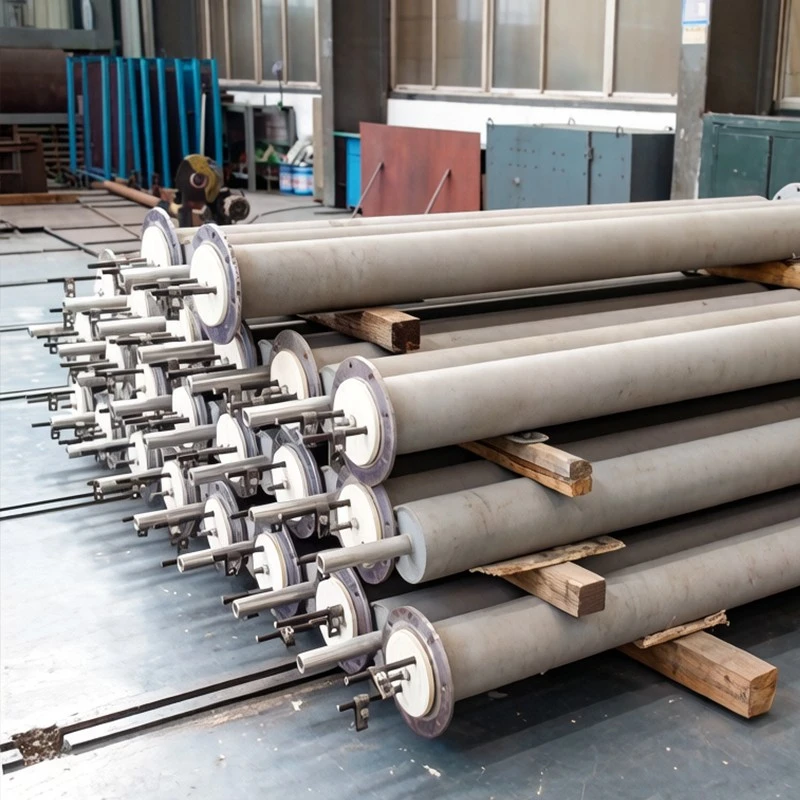

- 放射線炉管: これらのチューブは冶金産業における高温用途向けに設計されており、耐久性に優れています。

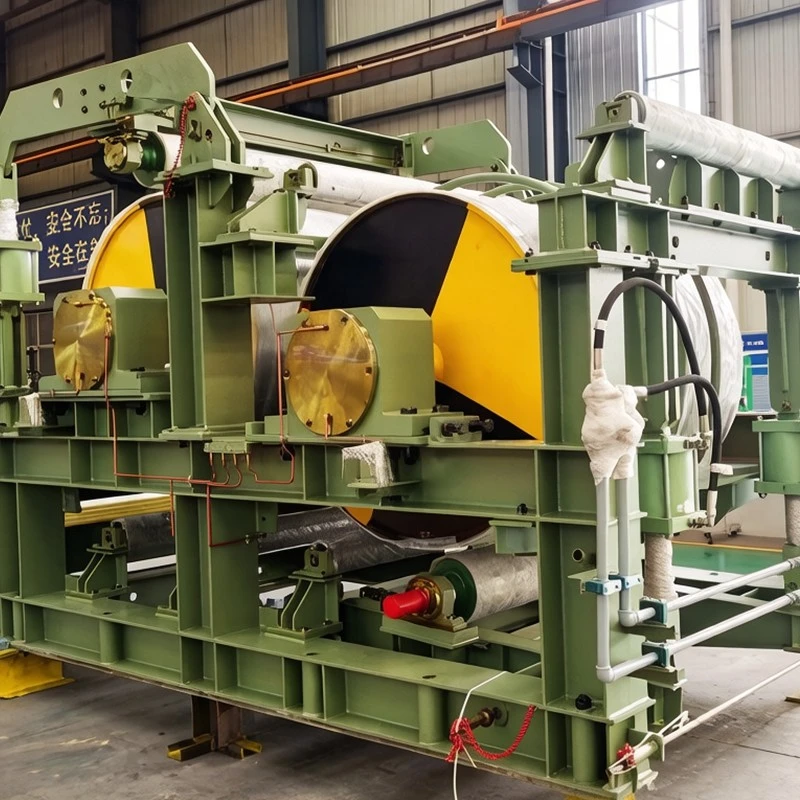

- 頑丈なデコイラー: 工業環境で材料の重いコイルを解くための信頼できるソリューション。
- ファーネスローラー: これらのローラーは、炉やその他の高温環境でのスムーズな操作に不可欠です。
結論と行動喚起
小型エンジンのローラー チェーン張力の測定は、比較的簡単ですが重要なメンテナンス作業です。このブログで概説されている手順に従うことで、エンジンがスムーズかつ効率的に動作することを確認できます。ローラー チェーン テンション製品およびその他の関連機器の大手サプライヤーとして、当社はお客様のエンジン メンテナンスのニーズに対応する高品質のソリューションを提供することに尽力しています。
ローラーチェーンの張力測定についてご質問がある場合、または当社製品の購入に興味がある場合は、お気軽にお問い合わせください。私たちは、お客様のエンジンおよび産業用途に適切な選択ができるようお手伝いいたします。
参考文献
- 小型エンジン整備マニュアル
- ローラーチェーンの張力に関する業界標準
- エンジンコンポーネントとメンテナンスに関する技術資料
